ما هي لوحة ربط السكك الحديدية

وظائف لوحات ربط السكك الحديدية



تُستخدم ألواح ربط السكك الحديدية ليس فقط لدعم القضبان، ولكن أيضًا لإصلاح أنظمة تثبيت السكك الحديدية بالكامل. يعمل دائمًا مع مسامير التثبيت أو المسامير من خلال الحفاظ على حمل مسار السكة الحديدية وأيضًا نقل جزء من الحمولة إلى عوارض الربط، مع سطح مسطح أملس لضمان المحاذاة الرأسية وتثبيت السكة في المقياس الصحيح لنظام خط السكة الحديدية.



بشكل عام، يتم استخدام ألواح ربط السكك الحديدية لتوفير سطح حمل أملس وموحد للسكك الحديدية وربطة العنق من أجل منع السكة من قطع الربطة، والحفاظ على المقياس، كما تساعد على توزيع حمل العجلة بشكل أفضل على الروابط.





السكك الحديدية الجني قادرة على إنتاج ألواح ربط السكك الحديدية إما عن طريق الصب (النوع الملحوم أو المُصنع) أو الطرق أو الدرفلة، والتي تنطبق على أقسام السكك الحديدية المختلفة، للعوارض الخشبية أو الفولاذية أو الخرسانية، اعتمادًا على معيار الحمل والسكك الحديدية، أي P43، P50، P65، UIC 54، 90 A، إلخ.



أنواع لوحات ربط السكك الحديدية:



يمكن تصنيف ألواح ربط السكة اعتمادًا على بنية الكتف المفردة أو المزدوجة، لتوفير ألواح ربط مضلعة مختلفة.



1. لوحات ربطة عنق واحدة للكتف



بالنسبة لألواح الربط ذات الكتف الواحد، تم تصميم الكتف عند الطرف الميداني للوحة. يتم وضع النهاية القصيرة للوحة أو نهاية المقياس داخل مسار السكة الحديدية، ولهذا السبب يكون عرض قاعدة السكة مطلوبًا دائمًا من العملاء. تُستخدم عادةً ألواح ربط الكتف الواحدة بواسطة أوزان القضبان التي تتراوح من 56 رطلاً إلى 100 رطل.

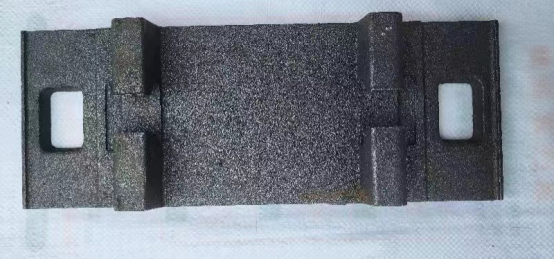

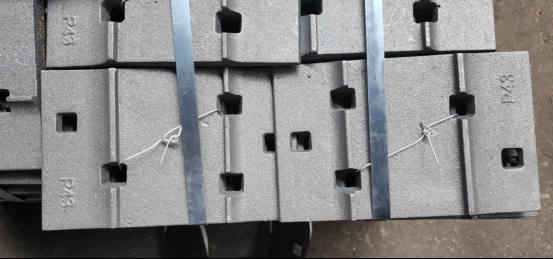

2. صب لوحة التعادل السكك الحديدية



يعتبر الصب تقنية شائعة لإنتاج ألواح ربط السكك الحديدية، وهي أيضًا طريقة لتوفير التكلفة.



• الاسم: صب لوحة التعادل السكك الحديدية
• النوع: ينطبق على السكك الحديدية UIC54، UIC60، السكك الحديدية 50 كجم، السكك الحديدية 60 كجم، S49 والحجم حسب الطلب
• المواد: QT500-7 أو QT450-10 (فولاذ منخفض الكربون أو فولاذ عالي الكربون عن طريق الحدادة، والفولاذ منخفض الكربون S275JR، Q235، إلخ. عن طريق الدرفلة.)
• يشير المعيار: UIC864-6



3. أنواع أخرى من ألواح السكك الحديدية



يمكننا إنتاج أي أنواع أخرى من ألواح نعل السكك الحديدية أو ألواح الربط وفقًا لرسومات العملاء بالأحجام الكاملة والمواصفات الفنية الأخرى بما في ذلك تكنولوجيا المعالجة.



تُسمى لوحة الربط أيضًا باللوحة الأساسية أو اللوحة الوحيدة، والتي تُستخدم في بناء السكك الحديدية لدعم القضبان.



تُستخدم لوحات الربط عمومًا لتحمل حمولة السكك الحديدية وتوزيع الحمولة على العوارض التي توفر اقتصاديات مثبتة.



تتمثل الوظيفة الأساسية للوحة الربط أو اللوحة الوحيدة في تزويد السكة بسطح مسطح وسلس مع السماح بالمحاذاة الرأسية لنظام السكة. يتم تأمين لوحات التعادل بواسطة Anchor Bolts، والمعروفة أيضًا باسم Hold Down Bolts.



عادةً ما يتم تركيب ألواح النعل بطبقة من الجص المصبوب تحتها، والتي تملأ الفراغ بين قاعدة المكواة والأساس الخرساني.



في GNEE RAIL، يتم تصنيع كل منتج من منتجات تثبيت السكك الحديدية والسكك الحديدية بدقة في منشآت التصنيع لدينا-المتطورة--. مجهزًا بالآلات المتقدمة وأنظمة مراقبة الجودة الصارمة، يضمن مصنعنا القوة والمتانة والأداء المتسق لكل دفعة.اتصل بنالمزيد من المعلومات حول منتجاتنا.
