ما هي المواصفات التي تمتلكها لوحات السكك الحديدية؟

كيف يتم تحديد مواصفات لوحة يربك السكك الحديدية

يعتمد تصميم مواصفات ألواح حواجز السكك الحديدية (حواجز قياس السكك الحديدية) على ثلاثة عوامل: التكيف مع نظام التثبيت، ومطابقة طراز السكك الحديدية، ومتطلبات التثبيت. والنتيجة هي نظام مواصفات متعدد-الأبعاد يضمن التكيف الدقيق مع بنية المسار.

المطابقة عن طريق نظام التثبيت

تتوافق مواصفات اللوحة الحاجزة-مع-مواصفات أنظمة تثبيت السكك الحديدية مثل النوع الأول والنوع الثاني والنوع الثالث والنوع السادس:

نظام التثبيت من النوع الأول: مطابق للنماذج 13#، 14# و20#.

نظام التثبيت من النوع الثاني: الطرازان الأساسيان 6# و10#.

نظام التثبيت من النوع III: بشكل أساسي 6# و10#.

نظام التثبيت من النوع السادس: الموديلات 12# و16# و20# و24#.

تتم مطابقة الأبعاد الهيكلية لكل نموذج بدقة مع النظام بحيث يتناسب التثبيت بشكل صحيح.

المطابقة حسب قسم السكك الحديدية

المواصفات متوافقة مع القضبان السائدة التي تبلغ 43 كجم/م، و50 كجم/م، و60 كجم/م، و75 كجم/م. تُستخدم الحواجز ذات القياس 14# و20# بشكل شائع مع قضبان 50 كجم/م، في حين أن 6# و10# هي النماذج الأساسية لقضبان 60 كجم/م. تدعم بعض الطرازات الاستخدام الشامل للمقاطع والمفاصل الوسطى، مما يتكيف مع احتياجات التثبيت لأجزاء مختلفة من الخط.

مجموعات نوع النموذج والثقب

نظام التثبيت	نموذج	نوع الثقب
النوع الثاني	6#	حفرة مستطيلة
النوع الثاني	10#	حفرة مستطيلة
النوع الثاني	6#, 10#	فتحة مربعة
النوع الثاني	3#	فتحة مربعة
النوع الأول	13#	حفرة مستديرة كبيرة
النوع الأول	14#, 20#	حفرة مستطيلة
النوع الأول	14#, 20#	حفرة مستديرة كبيرة
النوع السادس	12#, 16#, 20#, 24#	حفرة مستطيلة
النوع الثالث	6#	فتحة مربعة
النوع الثالث	10#	فتحة مربعة

معلمات الأبعاد

تتضمن المواصفات تباعدًا واضحًا بين فتحات التثبيت وارتفاع الكتف وأبعاد ضبط المقياس. بالنسبة لنماذج دعم السكك الحديدية 60 كجم/م كمثال:

المسافة المركزية لفتحة التثبيت: في الغالب 214 مم زائد أو ناقص 0.5 مم، بما يتوافق مع الأكمام المدمجة مسبقًا للعوارض الخرسانية.

ارتفاع الكتف: نوع قياسي 32 مم للمقاطع المستقيمة، ونوع تعديل 35 مم لمنحنيات نصف القطر المتوسطة -، ونوع خاص 38 مم لمنحنيات نصف القطر الصغيرة -.

تعديل المقياس: يتم تحقيقه باستخدام لوحات ضبط بسُمك 2 مم و4 مم و6 مم، مما يوفر نطاق تعويض زائد أو ناقص 6 مم.

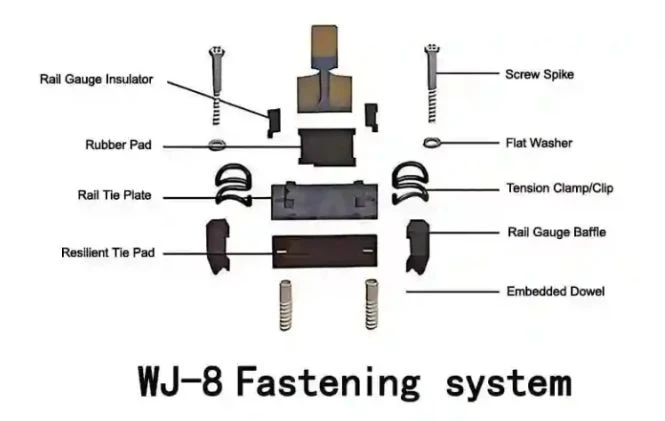

مكونات التثبيت WJ-8 لكل طرف نائم

لا.	غرض	المواصفات.	الكمية / جهاز كمبيوتر شخصى
1	المشبك التوتر	W1/X2	4
2	غسالة مسطحة	-	4
3	ارتفاع المسمار	S2/S3	4
4	يربك قياس السكك الحديدية	WJ8	4
5	وتد مدمج	D1	4
6	عازل قياس السكك الحديدية	WJ8	4
7	وسادة مطاطية	WJ8	2
8	لوحة ربط السكك الحديدية	WJ8	2
9	لوحة ربط مرنة	WJ8	2

التعليمات

ما هو الفرق بين لوحة حاجز السكك الحديدية ولوحة قياس السكك الحديدية؟

يتم استخدام المصطلحات لنفس عائلة المكونات: اللوحة التي تثبت قاعدة السكة وتثبت المقياس. يتم تنظيم مواصفات اللوحة الحاجزة من خلال نظام التثبيت ونموذج السكة، مع تصميمات ثقب مختلفة لكل نظام.

أي لوح حاجز يناسب سكة حديدية كتلتها 60 كجم/م؟

الطرازان 6# و10# عبارة عن ألواح حاجزة أساسية لقضبان 60 كجم/م في أنظمة النوع II والنوع III، مع مسافة مركزية لفتحة التثبيت تبلغ حوالي 214 مم للتباعد القياسي للعوارض الخرسانية.

ما هي ارتفاعات الكتف المستخدمة؟

يعمل ارتفاع الكتف على تكييف الحاجز مع الوضع الرأسي لقاعدة السكة: 32 مم للمقاطع المستقيمة، و35 مم لمنحنيات نصف القطر المتوسطة- و38 مم لمنحنيات نصف القطر الصغيرة-.

كيف يتم ضبط مقياس المسار باستخدام الألواح الحاجزة؟

يتم ضبط المقياس باستخدام لوحات ضبط مقاس 2 مم أو 4 مم أو 6 مم بين الحاجز وقاعدة السكة، مما يوفر نطاق تعويض زائد أو ناقص 6 مم.

هل المواصفات مطابقة للمعايير الدولية؟

تتوافق المنتجات مع المعايير الدولية والمحلية مثل UIC وGB، ويمكن توفير المواصفات المخصصة وفقًا لنوع نظام التثبيت ومواصفات السكك الحديدية وظروف عمل الخط.
