ما هو العرض الدقيق لرأس السكة S20؟

ما هو العرض الدقيق لرأس السكة S20؟



عرض الرأس الدقيق لالسكك الحديدية S20يكون30.00 ملم، كما هو محدد بدقة من قبلمعيار الدين 5901. تم تصميم هذا البعد المحدد لتوفير سطح تلامس دقيق لعجلات الرافعات الخفيفة والعربات الصناعية-، مما يضمن الحد الأدنى من مقاومة التدحرج مع الحفاظ على الاستقرار الهيكلي.





كتلة	19.8	[كجم/م]
منطقة	25.26	[سم²]
لحظة القصور الذاتي X-X	346	[سم ⁴]
لحظة القصور الذاتي Y-Y	–	[سم ⁴]
معامل القسم X-X – الرأس	66.8	[سم³]
معامل القسم X-X – القاعدة	71.8	[سم³]
معامل القسم Y-Y	–	[سم³]



• توافق العجلة:ال 30 ملمعرض رأس السكك الحديدية S20تم تحسينه للعجلات ذات الحواف المستخدمة في-الرافعات الجسرية صغيرة الحجم وأنظمة سكك المستودعات، مما يمنع الحركة الجانبية المفرطة.



• توزيع الحمل:على الرغم من شكله الضيق، فقد تم تصميم الرأس للعمل جنبًا إلى جنب مع ارتفاع 100 ملم وقاعدة 82 ملم، مما يضمنسعة حمولة السكك الحديدية S20يتم توزيعها بالتساوي من خلال شبكة الإنترنت إلى المؤسسة.



• مقاومة التآكل:من خلال تركيز منطقة التلامس على سطح 30 مم، يتمدرجة مادة السكك الحديدية S20(عادةً ما يكون الفولاذ الكربوني عالي الجودة-) قادرًا على مقاومة تشوه السطح وتآكل الحافة بمرور الوقت بشكل أكثر فعالية.



• الهندسة الدقيقة:الانتقال من الرأس إلى الويب فيملف تعريف السكك الحديدية S20سلس، وهو أمر بالغ الأهمية للحفاظ على السلامة الميكانيكية للالمقطع العرضي للسكك الحديدية S20أثناء-الدورات الصناعية ذات التردد العالي.



انقر هنالتسعير السكك الحديدية S20.



جيني راييستخدم L تقنيات التسوية الباردة والطحن الدقيق المتقدمة لضمان بقاء عرض رأس السكة S20 ثابتًا في حدود تفاوت قدره ±0.5 مم عبر طول السكة بالكامل.



قوة المواد ومتانة السطح



القوة مادة السكك الحديدية S20ضروري للحفاظ على شكل الرأس 30 مم تحت أحمال الضغط الثقيلة. إذا كان الفولاذ ناعمًا جدًا، فسيخضع الرأس إلى "الفطر"، حيث يتسع المعدن ويتشوه على الجوانب.السكك الحديدية الجنييضمن أن يتم التحكم بشكل صارم في درجة مادة السكك الحديدية S20 فيما يتعلق بمحتوى المنغنيز والكربون، مما يوفر صلابة برينل التي تتحمل الضغط المتكرر للعجلات المعدنية.



بالإضافة إلى الصلابة، يجب أن تظهر البيانات الفنية للسكك الحديدية S20 قوة شد عالية للتعامل مع التوتر عند قاعدة السكة. غالبًا ما يتم استخدام السكة الفولاذية الخفيفة S20 في البيئات ذات الاهتزازات الكبيرة؛ لذلك، يجب أن تتمتع المادة أيضًا بالصلابة الكافية لتجنب التشقق الناتج عن الإجهاد.





Q235B	خاصية ميكانيكية						التركيب الكيميائي (٪)
	قوة العائد		قوة الشد		استطالة	صلابة	C	سي	من	S	P
	الآلام والكروب الذهنية	كجم/مم2	الآلام والكروب الذهنية	كجم/مم2	دقيقة	غ.ب		أقل من أو يساوي		أقل من أو يساوي	أقل من أو يساوي
	أكبر من أو يساوي	أكبر من أو يساوي
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



55Q	خاصية ميكانيكية						التركيب الكيميائي (٪)
	قوة العائد		قوة الشد		استطالة	صلابة	C	سي	من	S	P
	الآلام والكروب الذهنية	كجم/مم2	الآلام والكروب الذهنية	كجم/مم2	دقيقة	اتش بي دبليو				أقل من أو يساوي	أقل من أو يساوي
	أكبر من أو يساوي	أكبر من أو يساوي	أكبر من أو يساوي	أكبر من أو يساوي		أكبر من أو يساوي
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



الميزات الرئيسية للسكك الحديدية الخفيفة S20

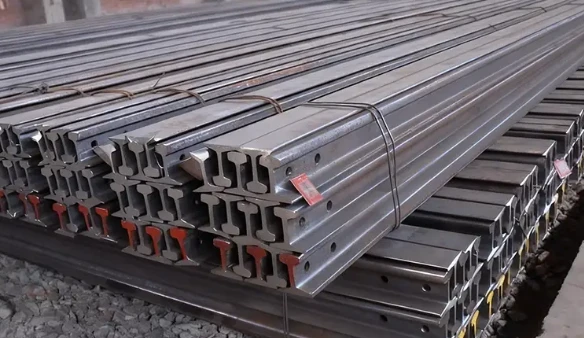

السكة الخفيفة S20 هي سكة حديدية متوسطة التحمل متوافقة مع معيار DIN 5901- وتزن 19.8 كجم/م، وهي مصممة للاستخدامات الصناعية وتطبيقات الرافعات والتعدين. تم تصميمها من مواد متينة مثلQ235B أو55Q، ويتميز بارتفاع 100 مم وعرض القاعدة 82 مم، مما يوفر مقاومة عالية للتآكل واستقرارًا للمصانع والمستودعات ومسارات البناء.

الميزات الرئيسية للسكك الحديدية الخفيفة S20





• التوافق القياسي: تم إنتاجه وفقًا للمعايير الأوروبية DIN 5901، مما يضمن أبعادًا متسقة ومعايير مواد عالية الجودة-.



• الأبعاد والوزن: يبلغ وزن السكة 19.8 كجم/م (حوالي . 39.8 رطل/يارد)، وارتفاعها 100 مم، وعرض القاعدة 82 مم، وسمك الشبكة 10 مم.



• قوة المواد: تشمل درجات الفولاذ الشائعة Q235B (مطاط، فعال من حيث التكلفة) و55Q (قوة شد عالية MPa)، مما يوفر متانة ممتازة.





55Q	خاصية ميكانيكية						التركيب الكيميائي (٪)
	قوة العائد		قوة الشد		استطالة	صلابة	C	سي	من	S	P
	الآلام والكروب الذهنية	كجم/مم2	الآلام والكروب الذهنية	كجم/مم2	دقيقة	اتش بي دبليو				أقل من أو يساوي	أقل من أو يساوي
	أكبر من أو يساوي	أكبر من أو يساوي	أكبر من أو يساوي	أكبر من أو يساوي		أكبر من أو يساوي
			685	69		197	0.50-0.60	0.15-0.35	0.60-0.90	0.04	0.04



Q235B	خاصية ميكانيكية						التركيب الكيميائي (٪)
	قوة العائد		قوة الشد		استطالة	صلابة	C	سي	من	S	P
	الآلام والكروب الذهنية	كجم/مم2	الآلام والكروب الذهنية	كجم/مم2	دقيقة	غ.ب		أقل من أو يساوي		أقل من أو يساوي	أقل من أو يساوي
	أكبر من أو يساوي	أكبر من أو يساوي
	235	24	375-460	38-47	26%		0.12-0.22	0.35	0.30-0.70	0.045	0.045



• التطبيقات: متعددة الاستخدامات لأنظمة الرافعات الصناعية وأرضيات المصانع وتطبيقات التعدين.



• التثبيت والتوافق: متوافق مع ملحقات القضبان القياسية مثل ألواح الأسماك والمشابك، مما يسهل التركيب.



التعليمات



• لماذا يبلغ عرض رأس السكة S20 30 مم بالضبط؟

عرض رأس السكك الحديدية S20 مقاس 30 مم هو نتيجة للتحسين القياسي DIN 5901. فهو يوفر مساحة سطح كافية لعجلات العمل الخفيفة-مع الحفاظ على المقطع العرضي للسكك الحديدية S20 بشكل عام خفيفًا وفعالاً من حيث التكلفة-لتطبيقات النقل غير-الثقيلة-.



• هل يتغير عرض الرأس باختلاف درجات المواد؟

لا، أبعاد السكة S20 ثابتة حسب المعيار. بغض النظر عن درجة مادة السكك الحديدية S20 (مثل 55Q أو Q235B)، يظل الشكل الخارجي كما هو لضمان التوافق مع ألواح صيد السكك الحديدية القياسية S20.



• ما هو التسامح لعرض الرأس؟

وفقًا لمواصفات السكك الحديدية S20، يكون التسامح النموذجي في حدود ±0.5 مم. يجب أن يظل السكة الفولاذية الخفيفة S20 ذات الجودة العالية- ضمن هذه الحدود لمنع "الصيد" أو انحراف عجلات الرافعة عن مسارها.



• هل يمكنني استخدام سكة S20 لرافعة 5 طن؟

في حين أن سعة حمولة السكك الحديدية S20 عالية بالنسبة لحجمها، فإن ملاءمة الرافعة 5 طن تعتمد على قطر العجلة ومسافة الدعم. يجب عليك الرجوع إلى البيانات الفنية للسكك الحديدية S20 للتأكد من أن الرأس مقاس 30 مم يمكنه التعامل مع الضغط المحدد لعجلات الرافعة.



• هل تتم معالجة حرارة رأس السكة S20-؟

اعتمادًا على متطلبات المشروع، يمكن توفير السكة الفولاذية S20 في حالة عمل -مقواة أو برؤوس مقواة تحريضية- لزيادة تحسين قوة مادة السكة S20 ومقاومتها للتآكل.
