تصنيع وأنواع لوحة ربط السكك الحديدية

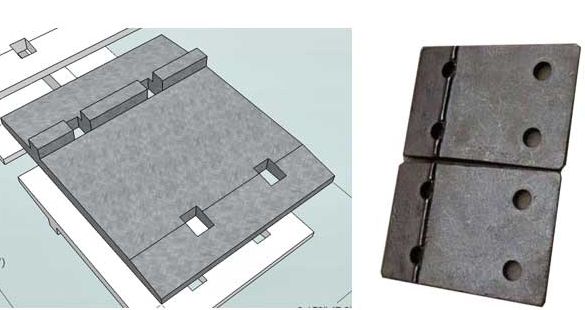

لوحة ربط السكك الحديديةتُسمى أيضًا لوحة قاعدة السكك الحديدية أو اللوحة الوحيدة وهي مكون رئيسي في بناء السكك الحديدية لسكك الرافعة أو نظام دعم المسار. تُستخدم لوحات ربط السكك الحديدية ليس فقط لدعم القضبان، ولكن أيضًا لإصلاح أنظمة تثبيت السكك الحديدية بأكملها.







السكك الحديدية الجنيقادرة على إنتاج لوحات ربط السكك الحديدية بأي منهماصب(نوع ملحوم أو ملفق) أوتزويرأوالمتداول، قابلة للتطبيق على أقسام السكك الحديدية المختلفة، يمكن أن يكون الحديد الزهر من النوع الملحوم أو المُصنع، اعتمادًا على متطلبات العملاء. يمكن تصنيع لوحة ربط السكك الحديدية لتناسب أقسام السكك الحديدية المختلفة، مثل UIC 60، UIC 54، RN 45، 90 A، وما إلى ذلك للعوارض الخشبية أو الفولاذية أو الخرسانية، اعتمادًا على الحمولة ومعيار السكك الحديدية، مثل UIC 60، UIC 54، RN 45، 90 A، إلخ. على أي حال، يمكننا إنتاج أي أنواع أخرى من ألواح نعل السكك الحديدية أو ألواح الربط وفقًا لرسومات العملاء بأحجام كاملة ومواصفات فنية أخرى بما في ذلك تكنولوجيا المعالجة.

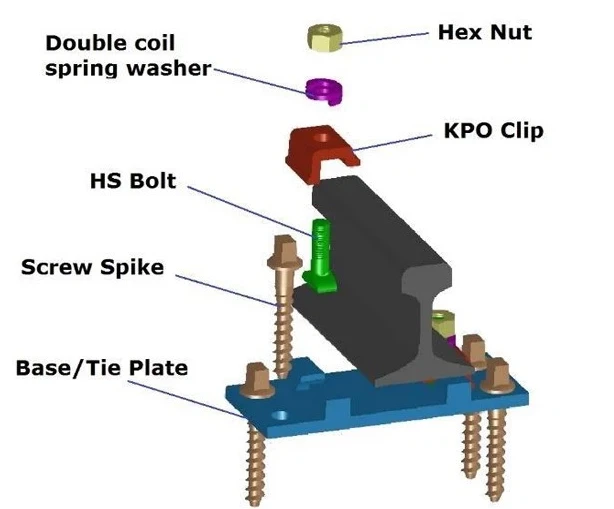

لوحات القاعدة لنظام التثبيت KPO



تعد لوحة قاعدة السكة جزءًا رئيسيًا فيهانظام الربط KPOلدعم السكة وتثبيت أنظمة التثبيت بأكملها، يتم ربطها على السكة بمسامير السكة ومسامير السكة الحديدية.



لمزيد من المعلومات - تواصل معنا الآن!



لوحة ربطة كتف واحدة

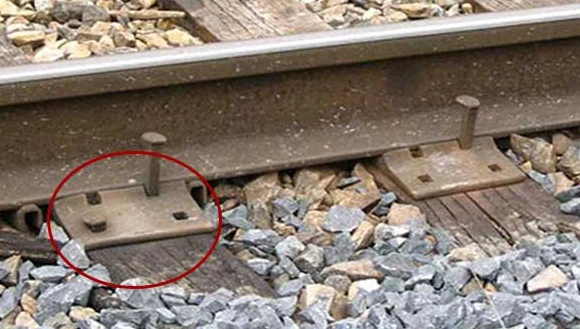

بالنسبة لألواح الربط ذات الكتف الواحد، تم تصميم الكتف عند الطرف الميداني للوحة. يتم وضع النهاية القصيرة للوحة أو نهاية المقياس داخل مسار السكة الحديدية، ولهذا السبب يكون عرض قاعدة السكة مطلوبًا دائمًا من العملاء. تُستخدم عادةً ألواح ربط الكتف الواحدة بواسطة أوزان القضبان التي تتراوح من 56 رطلاً إلى 100 رطل.



لمزيد من المعلومات - تواصل معنا الآن!



لوحات قاعدة لسوق أمريكا



بالنسبة للسوق الأمريكية، تشمل الأحجام الشائعة لوحة ربط مقاس 11 بوصة و14 بوصة و14-3/4 بوصة، وتكون بشكل عام لقاعدة السكك الحديدية بعرض 5-1/2 بوصة و6 بوصات.

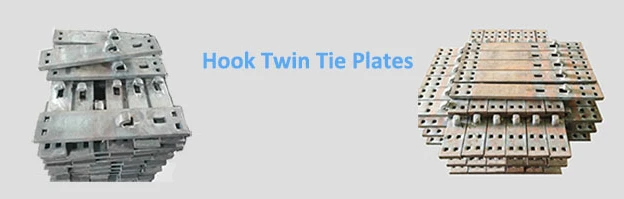

لوحة ربط مزدوجة من AREMA



يتم استخدام HTTP، واسمه الكامل هو لوحة ربط مزدوجة، على نطاق واسع للإقبال المتوضع خلف قيعان المفاتيح. من أجل ضمان تباعد التعادل، غالبا ما يستخدم HTTP في أزواج لربطة عنق واحدة. من بين المنتجات، أول منتج لألواح الربط المزدوجة ذات الخطاف AREMA بسمك 3/4 بوصة و1 بوصة في الصين.





أبعاد لوحة التعادل المزدوجة:



سلعة	علامة	طول	ارتفاع	الوزن (رطل / جهاز كمبيوتر شخصى)	الوزن (كلغ / جهاز كمبيوتر شخصى)
ربط لوحات التعادل التوأم	L23	23''	9/16''	18.8	8.535
	L27	27''	9/16''	22.2	10.079
	L31	31''	9/16''	25.6	11.622
	H23	23''	15/16''	19.1	8.671
	H27	27''	15/16''	22.5	10.215
	H31	31''	15/16''	25.9	11.759
	LR23	23''	9/16''	18.8	8.535
	LR27	27''	9/16''	22.2	10.078
	LR31	31''	9/16''	25.6	11.622



الأصناف المختلفة المتاحة: للوحة الربط المزدوجة ذات الخطاف مقاس 3/4 بوصة: L23، L27، L31، LR23، LR27، LR31، H23، H27، H31. للوحة ربط مزدوجة بخطاف مقاس 1 بوصة: L29، L33، L37، LR28، LR32، LR36، H29، H33، H37، H41. من بين الأسواق، تحظى الأصناف السميكة 3/4 بوصة و1 بوصة بشعبية كبيرة في أمريكا الشمالية. مع خط الإنتاج الحديث، ورشة العمل الخاصة بنا هي حديثة وخاصة ونحن قادرون على إنتاج مثل هذه المنتجات لـ 1000MTS سنويًا.
